Бутфитинг. Разбираем горнолыжный ботинок
30.01.2012
Автор: Александр Василевский
Разбираем горнолыжный ботинок
Зачем? Чтобы понять, как он устроен, из чего состоит и, что особенно важно, каким образом ботинкам можно придать индивидуальность. В качестве примера разберём ботинок классической компоновки.
 |

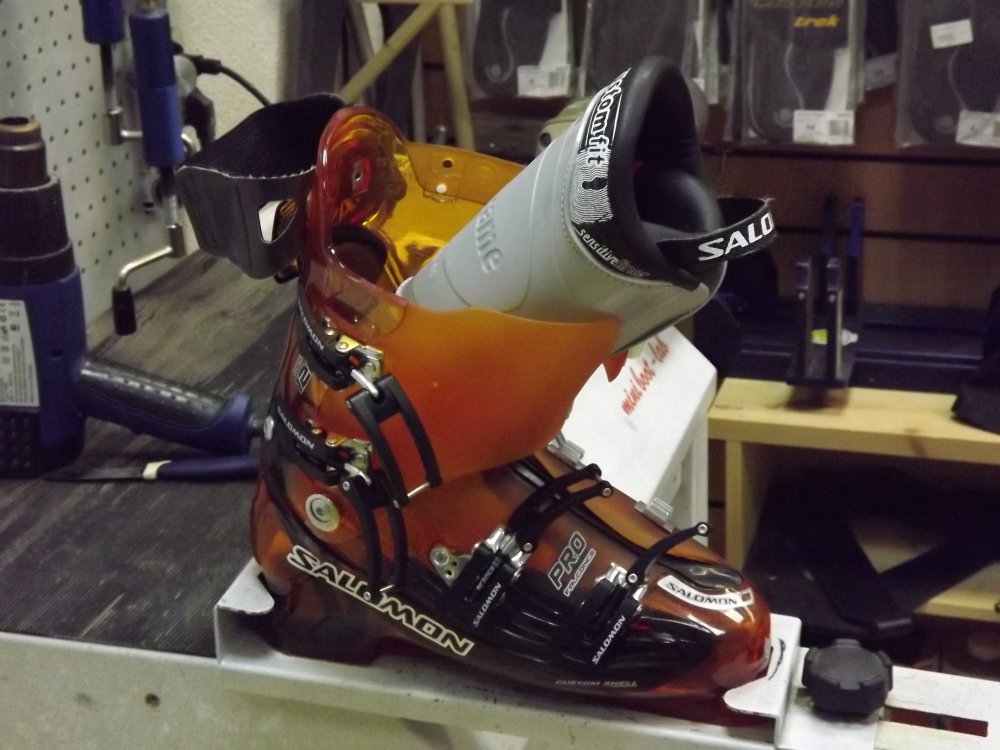

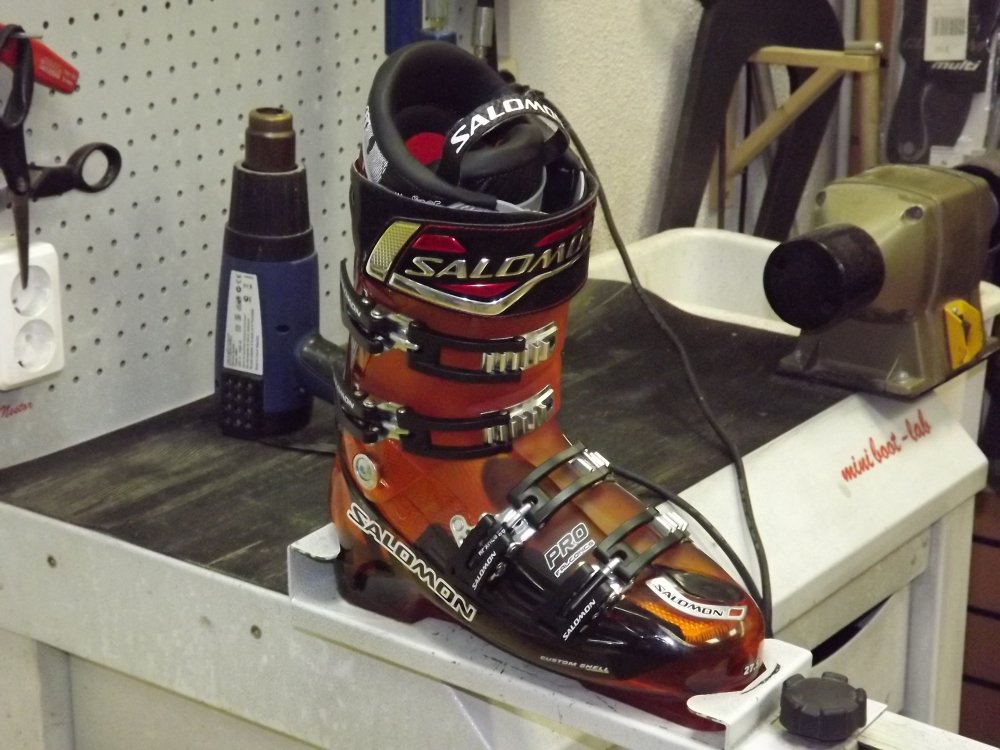

Вот этот, допустим (фото 1). Модели могут достаточно сильно друг от друга отличаться. Иметь различного качества пластик, обладать нужными, а чаще бесполезными наворотами. Например, режим ходьба-катание, «тумблер» регулировки жесткости и прочими штучками, которые, к слову сказать, ничуть не улучшают работу ботинка, но увеличивают его визуальную привлекательность и стоимость. Но сейчас не об этом.
Приступим к разборке. Обратный процесс, как всем известно, иногда бывает задачей непростой. Поэтому давайте я буду разбирать, а вы посмотрите.
Полностью расстегиваем клипсы, распускаем стреп (ремешок на липучке). Извлекаем внутренник (внутренний сапожок; лайнер).
 |
 |
 |

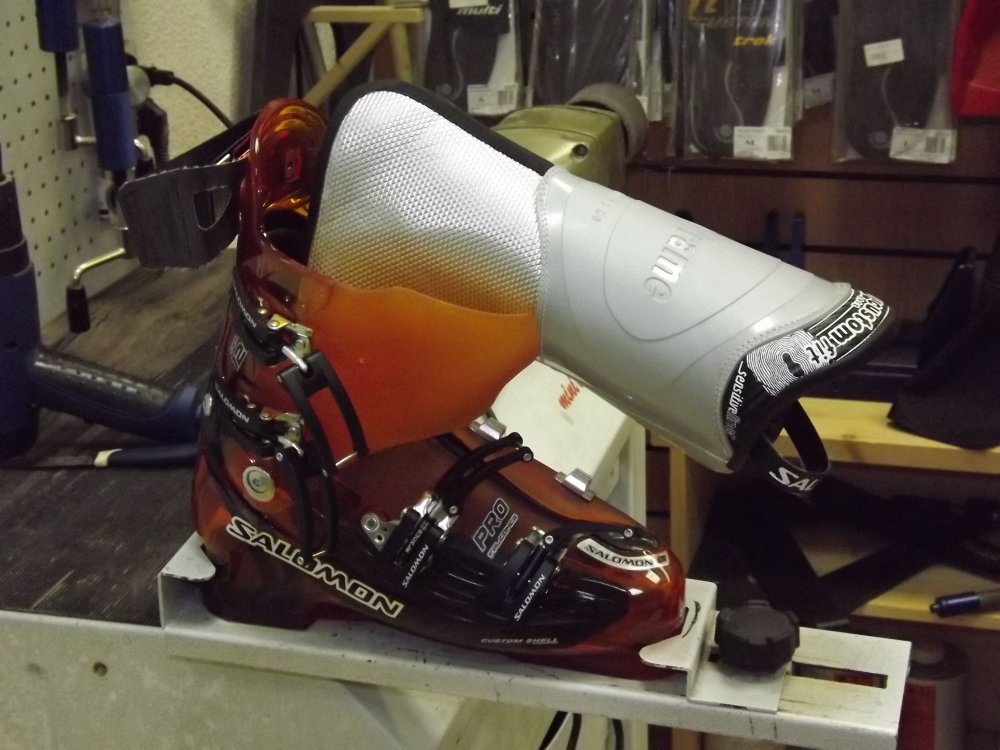

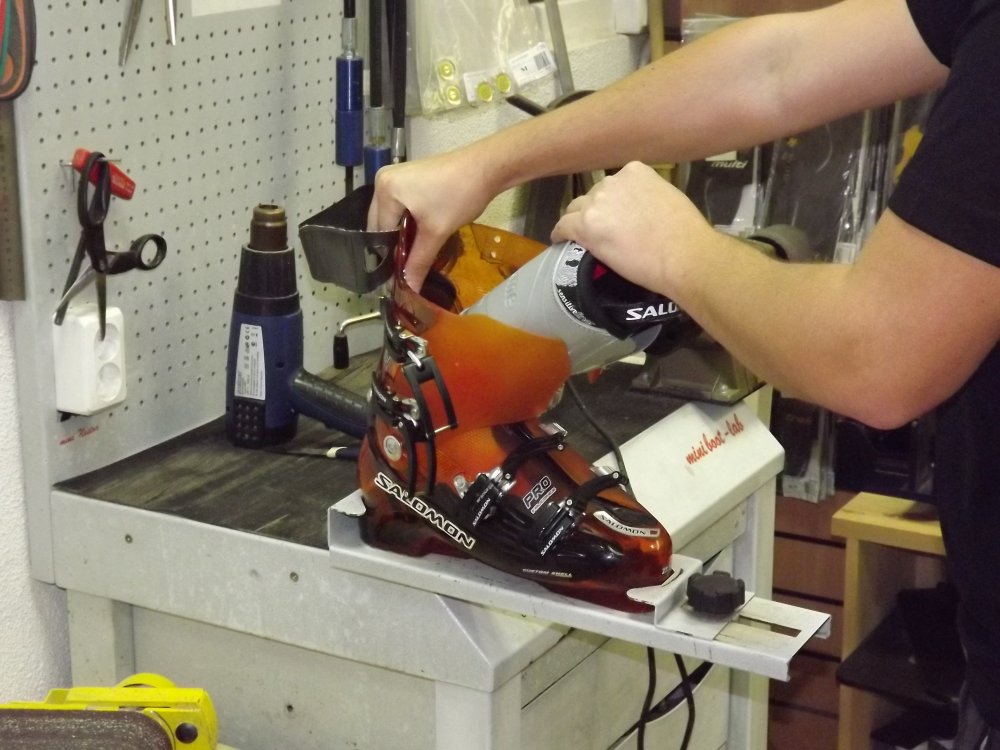

Здесь показан один из вариантов извлечения. Делаем аккуратное движение левой рукой на себя, правой от себя. Следим за тем, чтобы пятка внутренника не повредилась, зацепившись за что-нибудь. А цепляться, как правило, есть за что.
 |
 |

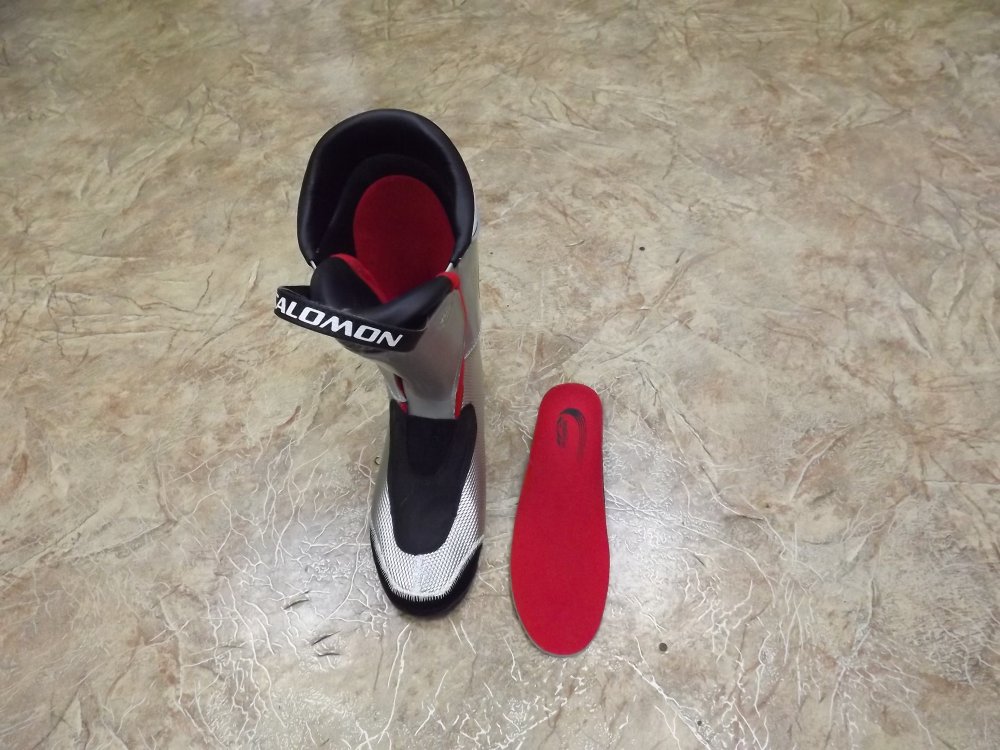

Внутренник извлекли целым и невредимым. Он может быть со шнуровкой и без нее; подлежащий термоформовке и нет; с меховой опушкой и, на взгляд, совсем простенький. Так или иначе, задача внутренника заполнить пространство между ногой и пластиковой оболочкой. Не всегда, но в нём можно обнаружить стельку (снимок 5). Именно эту стельку порой меняют на индивидуальную.
В комплект ботинок могут входить тонкие (до 1мм.) вкладыши, вырезанные по периметру штатной стельки. Ими предлагается регулировать полноту ботинка, сооружая некий слоеный пирог из стелек. Сам по себе, на мой взгляд, неплохой вариант добиться нужной фиксации стопы. Правда, применим только в разумных пределах и далеко не во всех случаях. Если нужно добавить полноты, слои убирают, вплоть до штатной стельки. И катаются вовсе без нее.

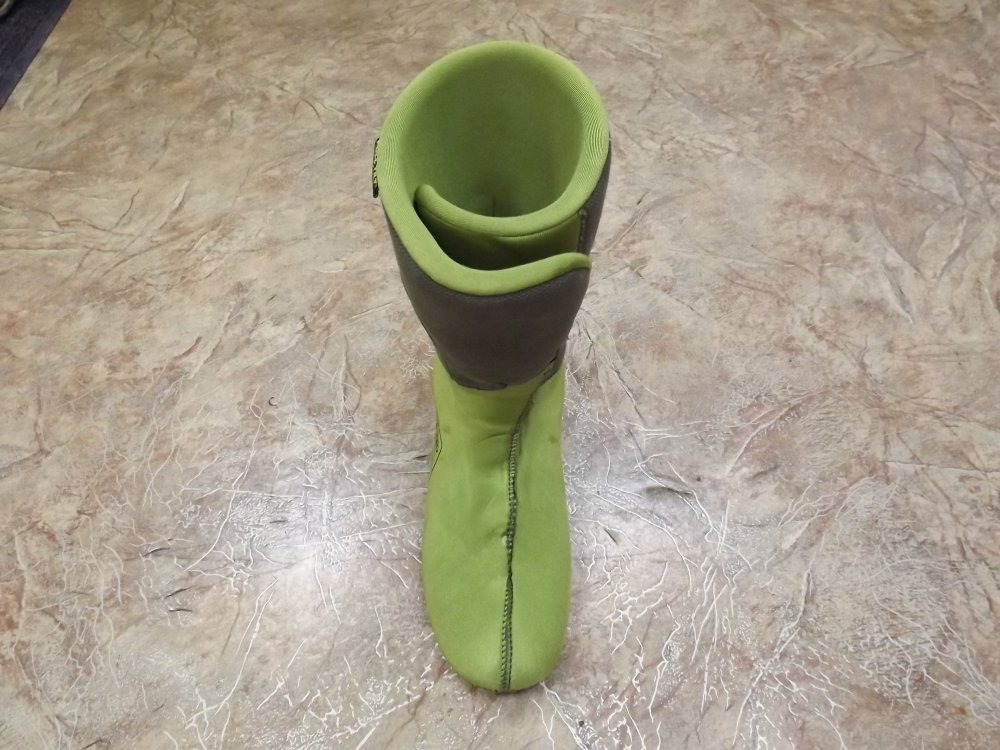

На фото 6 — запечной внутренник с «запахом», (ударение на втором слоге) вместо язычка. Бывают запечные внутренники с язычком. Эти внутренники сами по ноге не садятся. Их следует «запекать», разогрев до необходимой температуры.
Еще бывают внутренники заливные. Здесь мысль проста. Во внутренник через специальные трубочки заливается жидкий пенный состав, чем-то похожий на строительный (типа Макрофлекс). После полимеризации получается внутренний сапожок, до тонкостей повторяющий контуры голеностопа.
Все эти варианты по-своему хороши. Но имеют как плюсы, так и минусы. Панацеи, к сожалению, нет. Не в этом дело. Главное, что внутренник совместно со стелькой, как элемент конструкции, способен придать ботинку определённую индивидуальность. Кроме того, внутренний сапожок можно заменить нештатным. Иногда в этом есть определенный смысл. Однако в том случае, если нога целиком, либо своими «выдающимися» местами стремится «раздвинуть границы» пластиковой оболочки, от внутренника чудес лучше не ждать.
Тепло и комфорт – внутренник мягкий и «пухленький». Правильная (без искажений) передача движения на лыжу – внутренник тонкий (иногда похожий на тряпочку) или жесткий (как заливной). Показатели комфорта и рабочих характеристик ботинок уже много лет пребывают в состоянии конфликта между собой. К сожалению, так бывает часто в горных лыжах.
Идем дальше. Рассмотрим пластиковую оболочку ботинка, или пластик, если говорить короче.
 |
 |

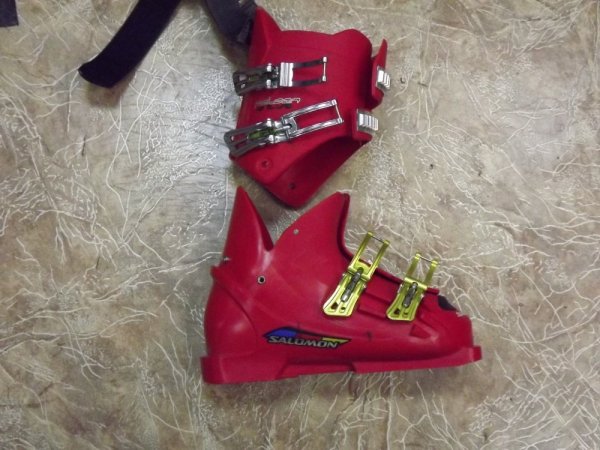

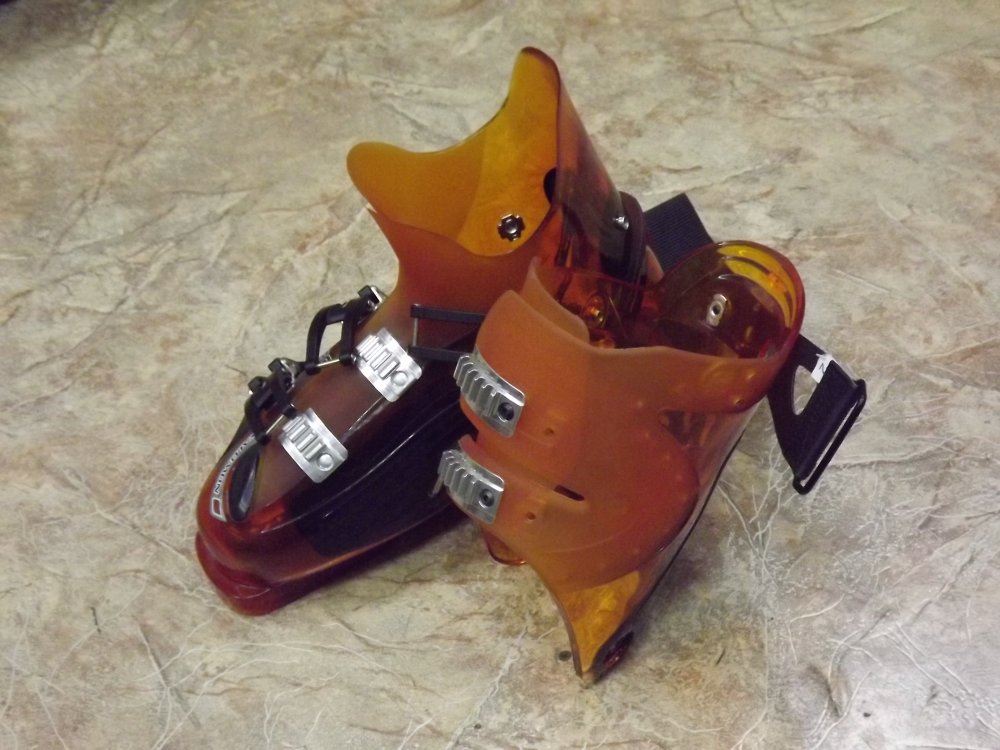

В классическом варианте компоновки пластиковая оболочка состоит из двух частей. Верхнюю часть условно назовем «голенище», нижняя пусть будет «калоша». Если делать боты на заказ, голенище может быть наборным. В некоторых моделях пластик имеет конструктивные премудрости, сути не меняющие.
 |
 |

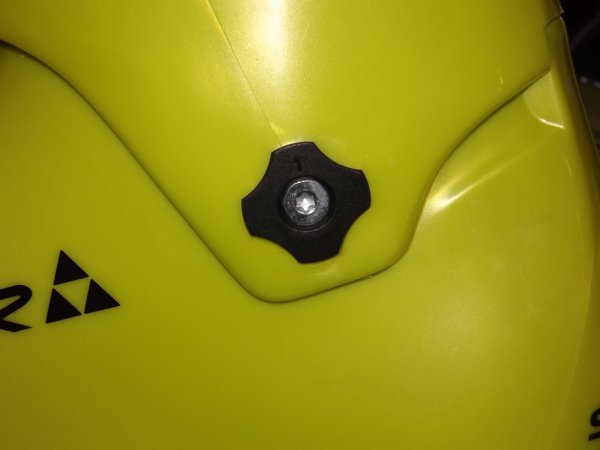

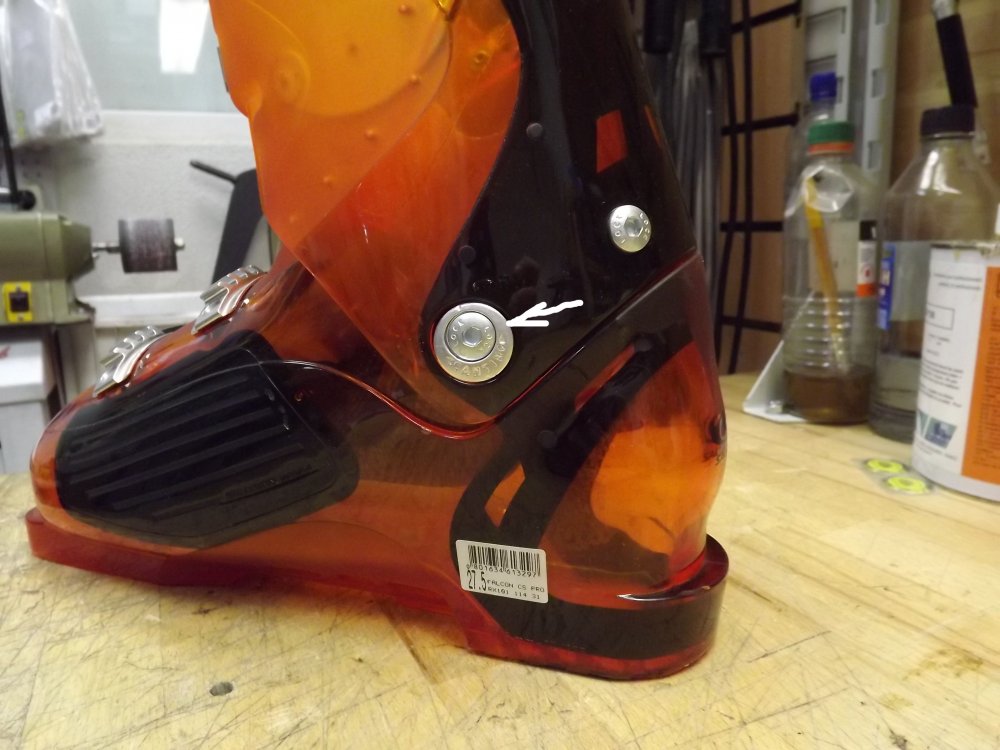

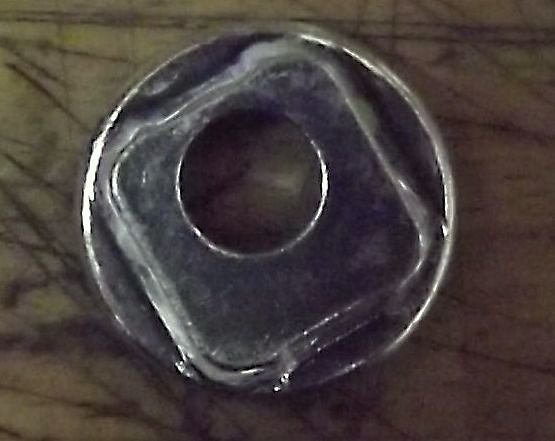

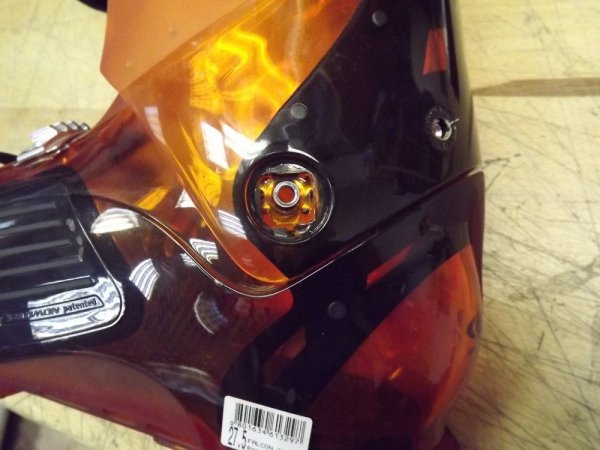

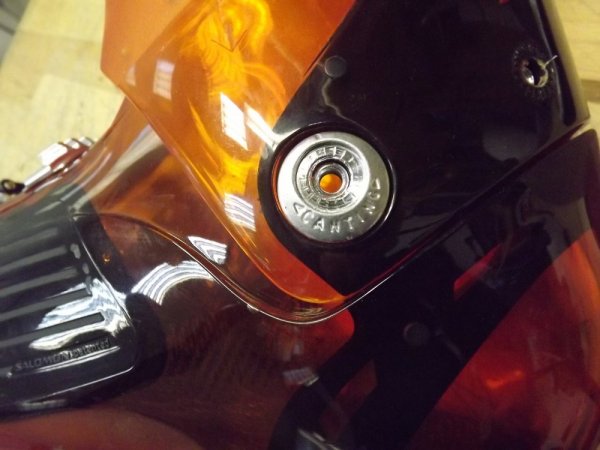

Верх и низ ботинка между собой соединяются парой шарниров (стрелка на фото 9). Шарнирное соединение может быть оснащено эксцентриком, предназначенным для регулировки бокового наклона голенища (кантинг). Фото 10.
 |
 |
Узел выглядит вот так.
 |
 |

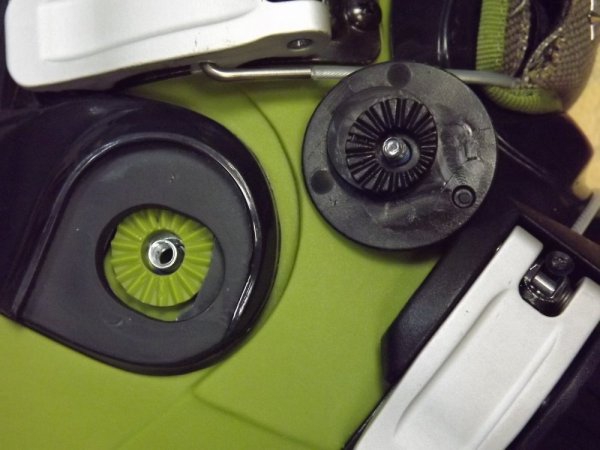

Или так. Есть и другие варианты. Как есть и боты без всяких вариантов регулировки кантинга вообще. Например, модели начального уровня. На некоторых спортивных ботах, как ни странно, узел регулировки кантинга так же отсутствует. В спорте эти задачи особенно актуальны, но решаются другими методами. Настройка кантинга, или сход-развала, — отдельная тема. Об этом поговорим позже.

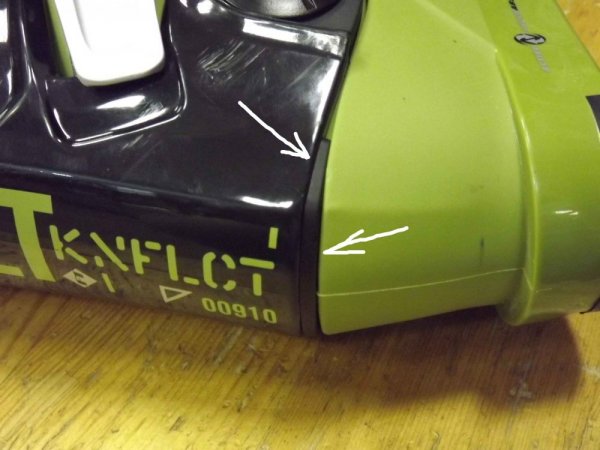

Для наклона голенища во фронтальном направлении существует несколько вариантов регулировки.
 |
Такой вот клинышек, установленный между калошей и голенищем, один из них (фото 15). Если модель ботинок предусматривает подобную регулировку, тогда клинья входят в комплект поставки.
В комплект могут входить и другие элементы, действующие по принципу клина.
 |
 |

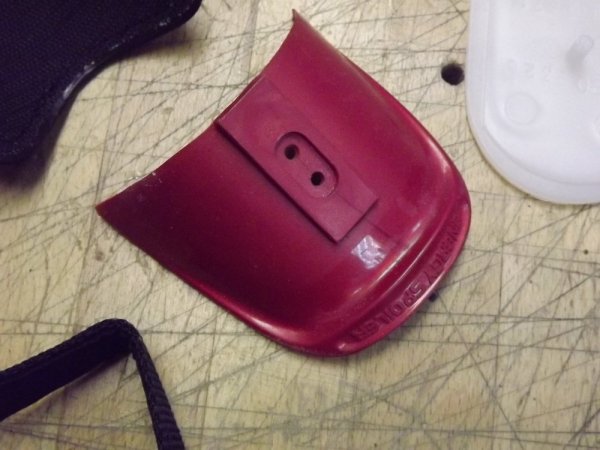

На снимке 16 видим клин, которым можно усилить охват икры в верхней части голенища. Обычно он уже стоит на месте. Снять его, или оставить, решайте сами. Деталь называют задним спойлером. Есть, как вариант, и передний, но применяется очень редко. Боты им обычно не комплектуются.

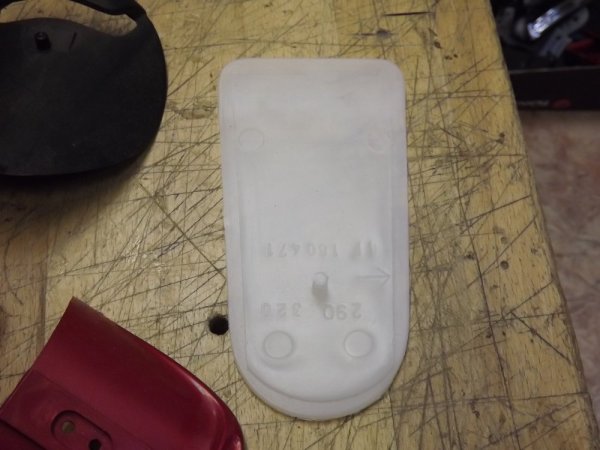

На фото 17 пяточный клин (подпятник). Подпятник при желании устанавливают под внутренник с целью увеличить степень фиксации пятки. Оба этих клина могут быть использованы для точных настроек системы лыжник-ботинки-лыжи, актуальных в скоростных дисциплинах. Ими же есть шанс лыжника разбалансировать. Применять клинья, поэтому, стоит аккуратно.
Заглянем внутрь пластика.
 |

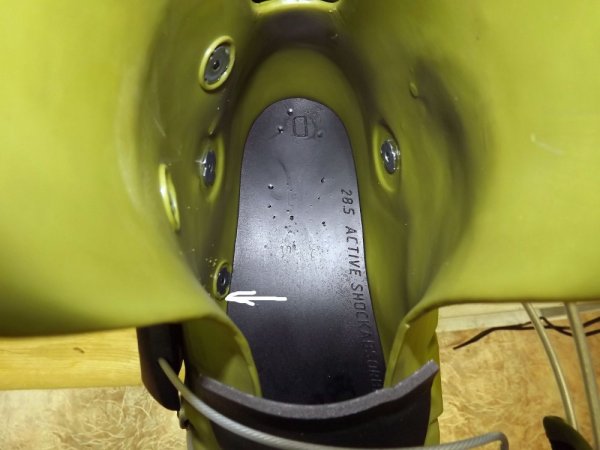

В глубине (фото 18) видим еще одну стельку. Я ее называю основной, или «основой». И не случайно. На мой взгляд, основа должна располагаться в пластиковой оболочке плотно, устойчиво и без люфтов. Почему? Об этом чуть позже.
Стрелкой (слева) я указал странный литьевой бортик, который частенько впивается в соответствующую косточку с внешней части стопы. Назначение этого элемента мне не понятно. Его не трудно убрать. Что я обычно и проделываю сразу. Хочу дать такой совет. Прежде, чем обращаться за помощью к бутфитеру, внимательно осмотрите пластик своего бота на предмет качества отливки, обратите внимание на соединительные болты и клёпки. Они вполне могут занимать большее пространство, чем требуется. Проверьте, не перепутаны ли основные стельки местами. К сожалению, по непонятным причинам, так бывает. И даже в новых ботинках.
 |

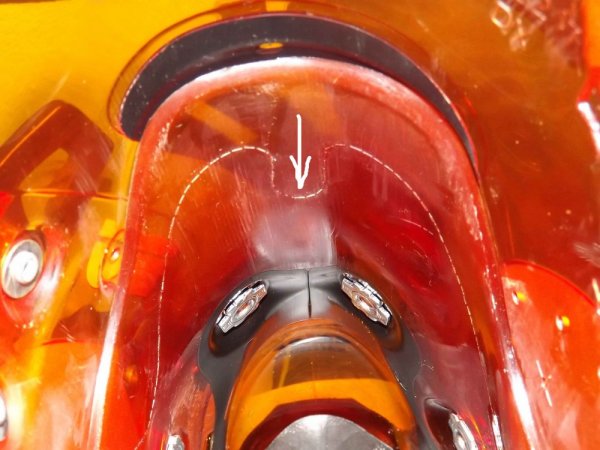

На фото 19 хорошо видна пунктирная линия. Если по ней обрезать пластик калоши, ботинок в итоге станет мягче. Если после «обрезания» в получившийся пропил (указан стрелкой) приспособить распорку, тогда частично ботинку можно вернуть изначальную жесткость. Если распорку сделать подвижной (с возможностью фиксировано перемещаться вдоль пропила), тогда жесткость бота можно будет регулировать. Ни в коей мере не призываю к подобным действиям. Это просто иллюстрация на тему «О ДОПАХ». На этом же фото чуть ниже видны закладные. Именно здесь имеет привычку цепляться пятка внутренника в процессе разборки ботинка. Эти закладные – ответная часть вполне правильных болтиков,
 |

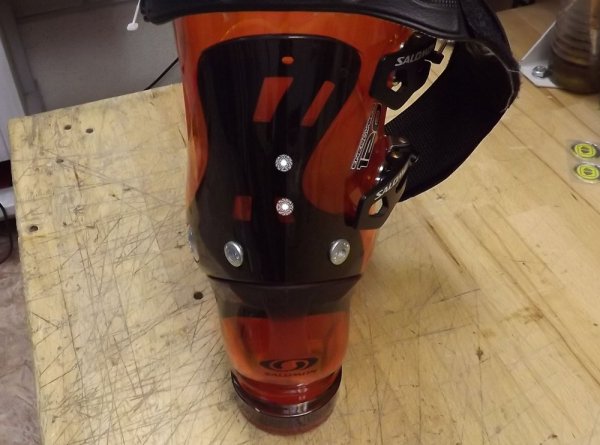

которые видны на этом снимке. Такая система блокирует работу шарниров, заставляя работать на прогиб исключительно пластик оболочки. Если бы требовалось увеличить показатель жесткости данного конкретного бота, дополнительную пару сочленений я бы поставил сюда. (Фото внизу).
 |
Разумеется, при такой конструкции главным условием успешной работы системы оказывается качество пластика. Именно по этой причине регулировку жесткости ботинок указанным образом производят только на верхних моделях, включая спортивные.
